Щит учета KAZ COM
Шкаф KAZ COM
608025-ВРУ-0,4-200/5-0,5S-G У1
Общие характеристики

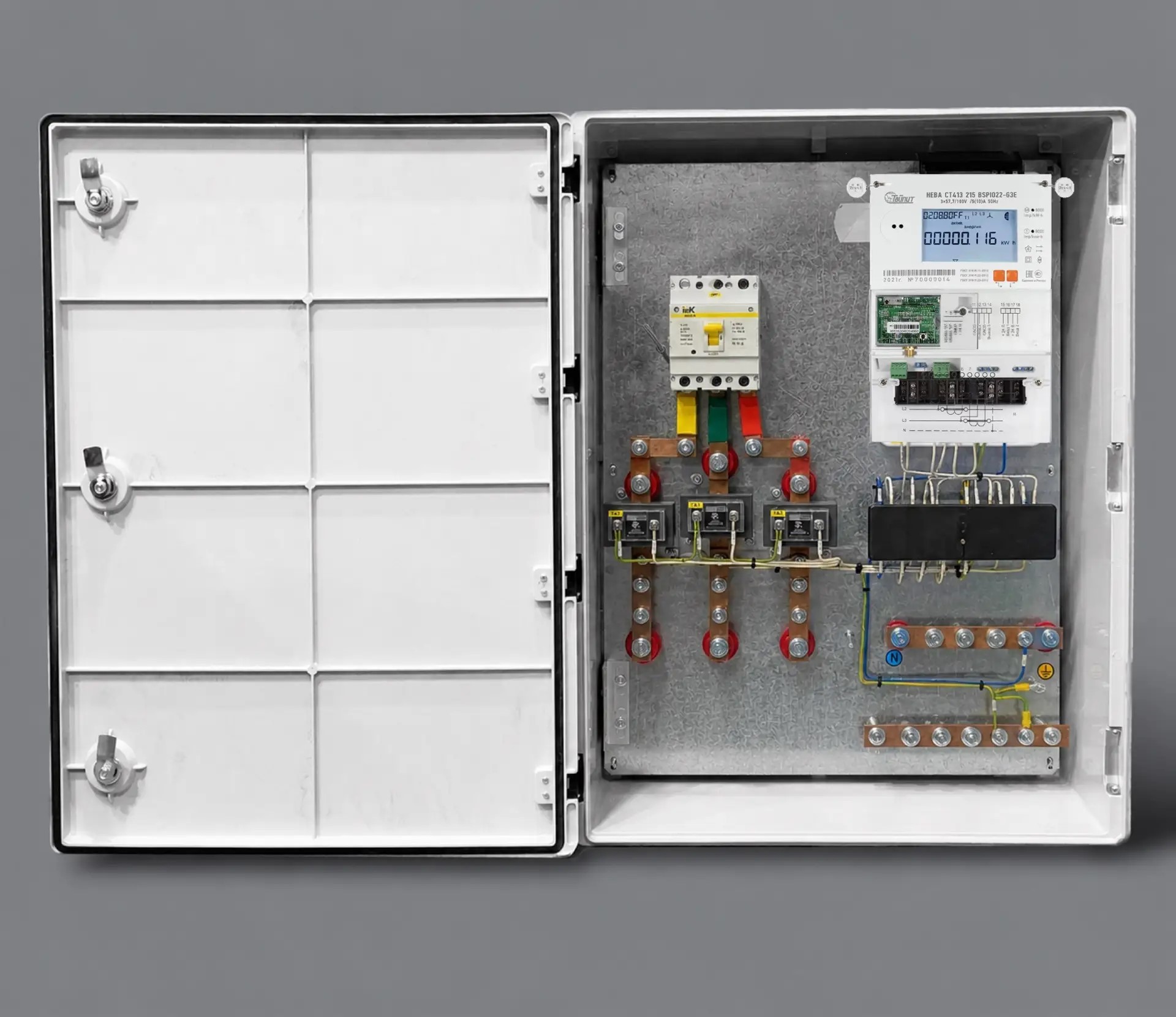

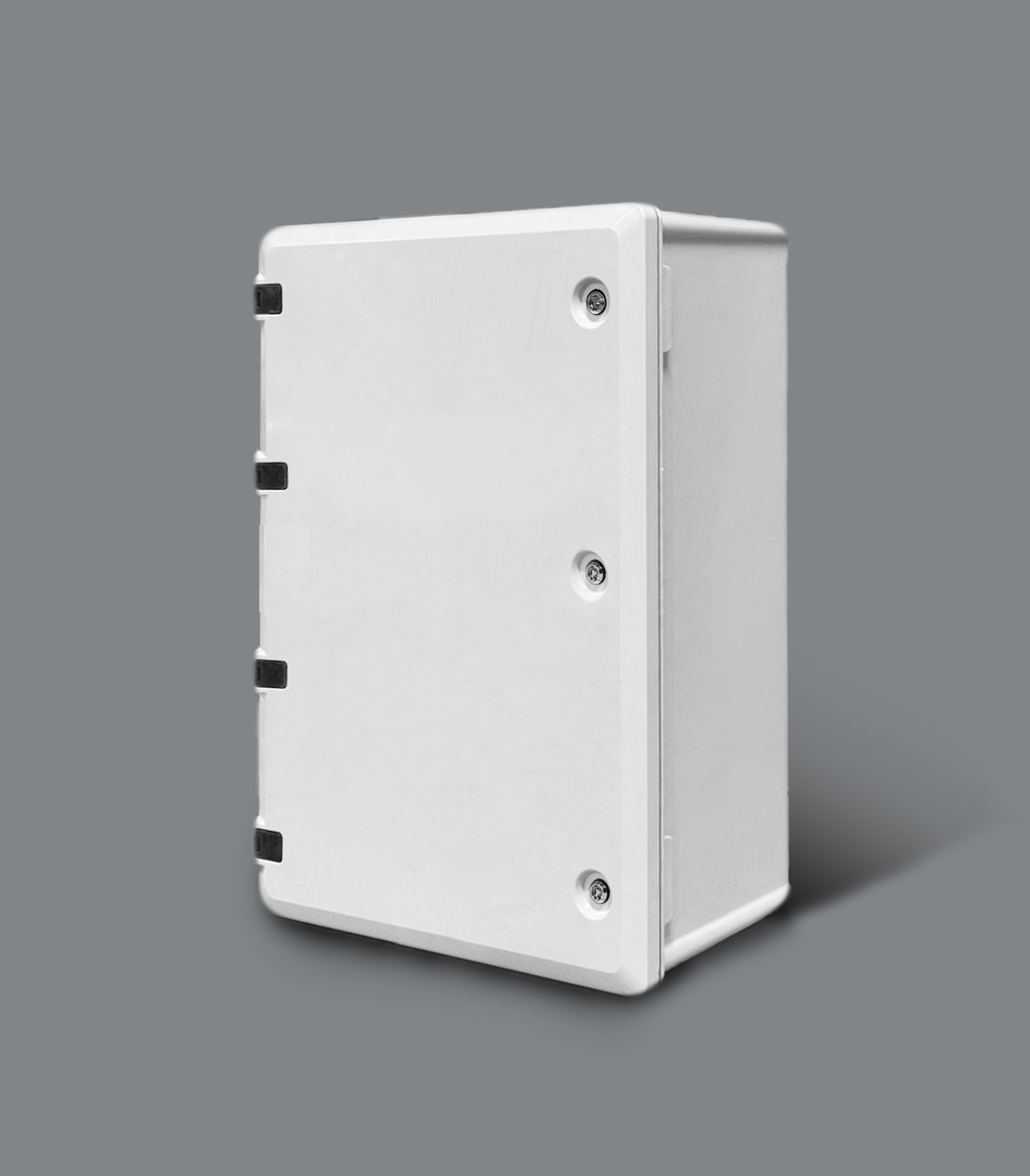

Щит предназначен для учета электроэнергии. Представляет собой конструкцию, имеющий корпус и дверцу. Корпус и дверца изготовлены из технологического SMC- полиэстера, армированного стекловолокном методом штамповки на гидравлическом прессе. Внутри корпуса установлена оцинкованная монтажная панель на задней стенке. Толщина корпуса и дверцы 4-5 мм. Композитный шкаф обладает диэлектрическими свойствами, радиопрозрачный (возможность установки GSM/ GPS модулей), не подвержен к воздействию УФ излучения и коррозии.
Основные характеристики:
|
Материал: |
SMC |
|
Степень защиты: |
IP 66 |
| Ударопрочность: |
IK 10 |
|
Габаритные размеры внутренние (Ш*В*Г): |
542х762х230 мм |
|
Габаритные размеры внешние (Ш*В*Г): |
605х805х267 мм |
|
Цвет: |
RAL 7035 (светло—серый) |
|
Вес: |
35 кг |
Технические характеристики
| Номинальное напряжение: | 0,4 кВ |
| Номинальный ток ТТ: | 200 А |
| Класс точности ТТ: | 0,5S |
| Диапазон рабочих температур, °С: | от -30 до +60 |
| Вид учитываемой электроэнергии: | A/R (активная/реактивная) |
| Класс точности по активной/реактивной энергии: | 0,5S/1 |
| Номинальное напряжение: | 3x230/400 В |
| Базовый (максимальный) ток: | 5 (не менее 10) А |
| Частота измерительной сети: | 50±2,5 Гц |
| Число тарифов: | 4 |
| Интерфейсы связи: | Оптопорт, RS485, GSM/GPRS (2G) |
Комплектация поставки
|
№ |
Наименование |
Количество(шт) |
|
1 |
Корпус |
1 |
|
2 |
Монтажная панель (705х537мм) |
1 |
|
3 |
Счетчик CE308 |
1 |
|
4 |
Трансформатор тока ТТЭ-30-200/5А класс точности 0,5S |
3 |
|
5 |
Коробка испытательная переходная с прозрачной крышкой |
1 |
|
6 |
Выключатель автоматический 200А |
1 |
|
7 |
Фальшпанель (420х270мм) |
1 |
|
8 |
Комплект крепления на опору |
1 |
